特注ステンフードの取付

2020/12/10

那覇市の料理学院にて特注レンジフード及びシロッコファンの取付を実施しました。

スパイラルダクトは200Φを使用　シロッコファンは3相200V　三菱/片吸込形シロッコファン/BF-25T4 を使用しました。

ｽﾌﾟﾘﾝｸﾞ式防振吊金具/PS-10BK で振動を防御します。

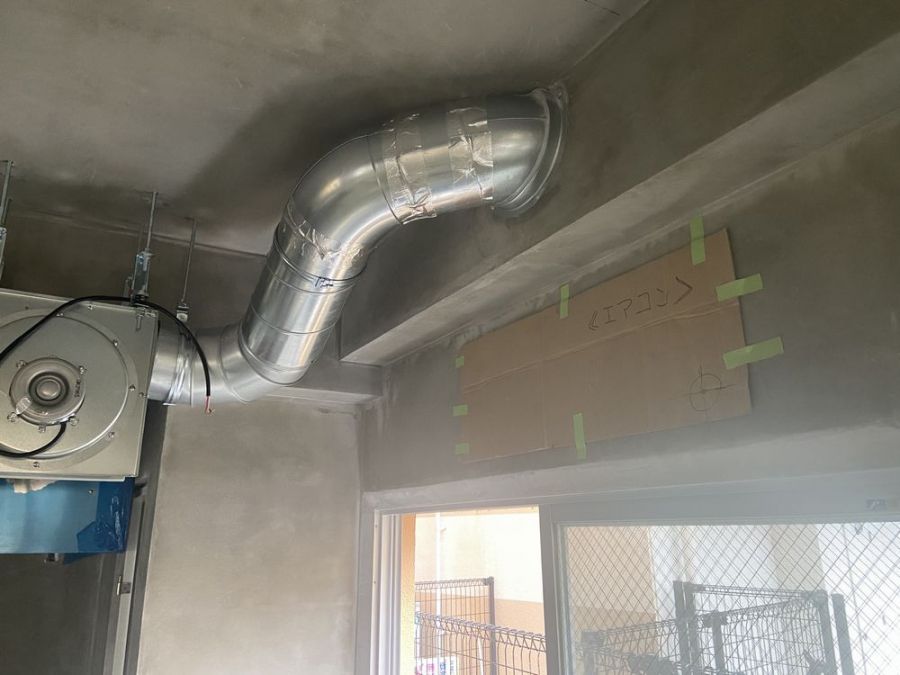

ダクト穴が天井いっぱいに設置ダクト　45度2個と90度の組み合わせで設置しました。

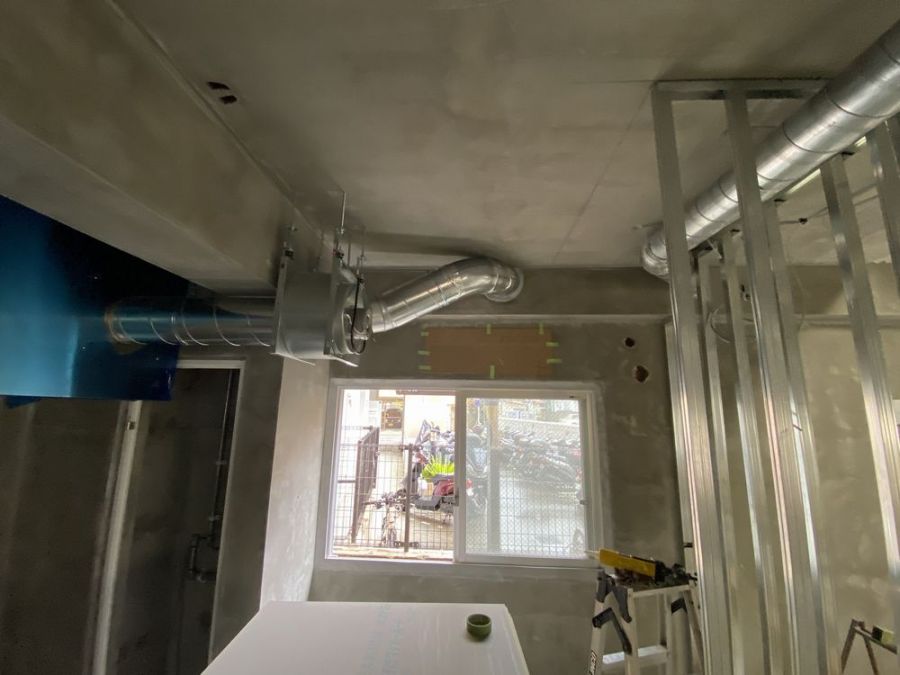

シロックファンとの接続状態です。

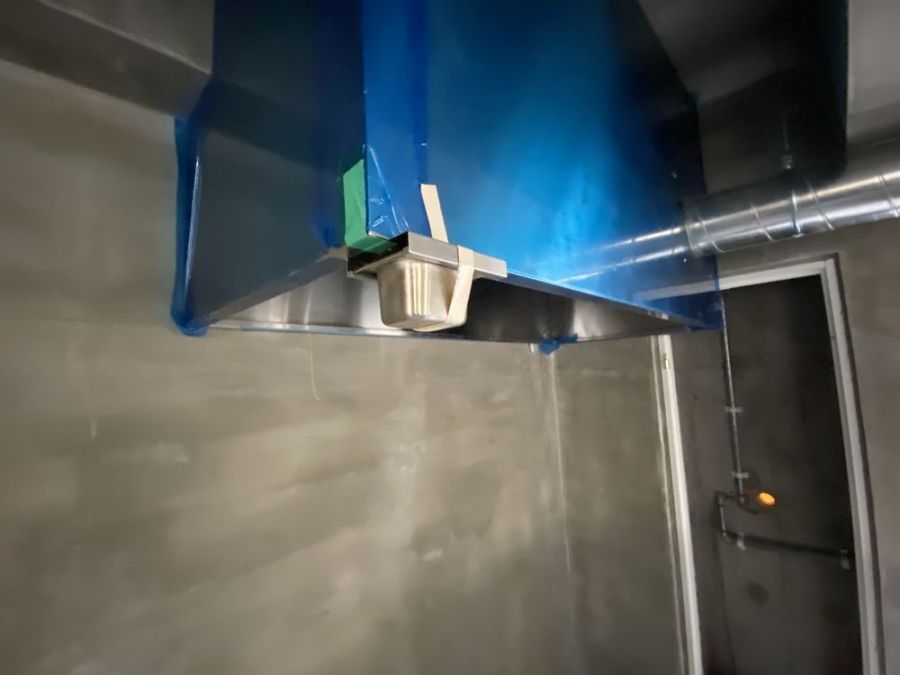

シロックファンとの接続状態です。右側に油受け皿を設置　油が皿に溜まる仕組み

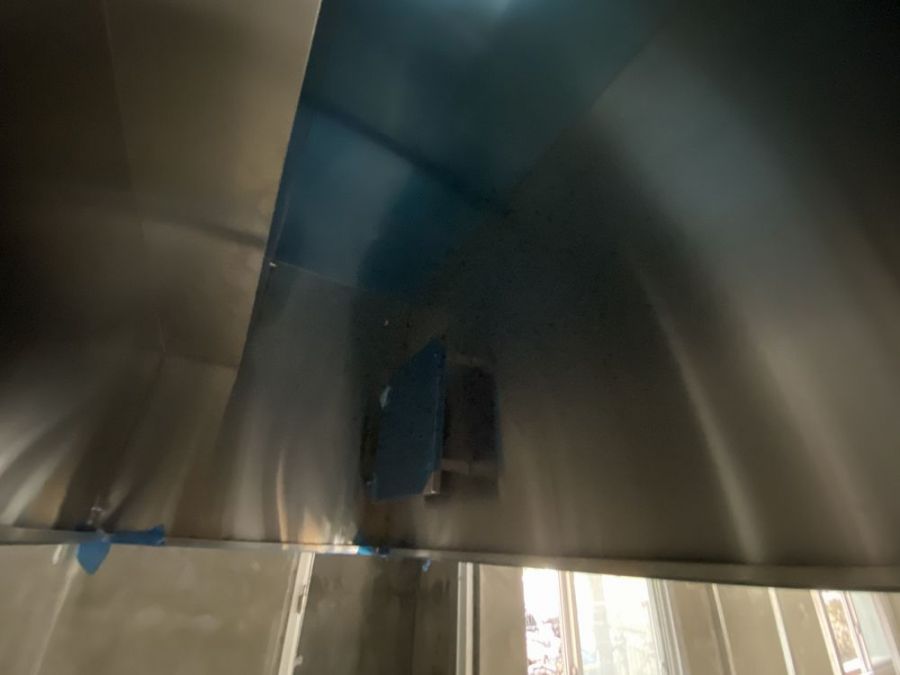

フード内に整流板を設置　吸い込み風量を上げるためです。

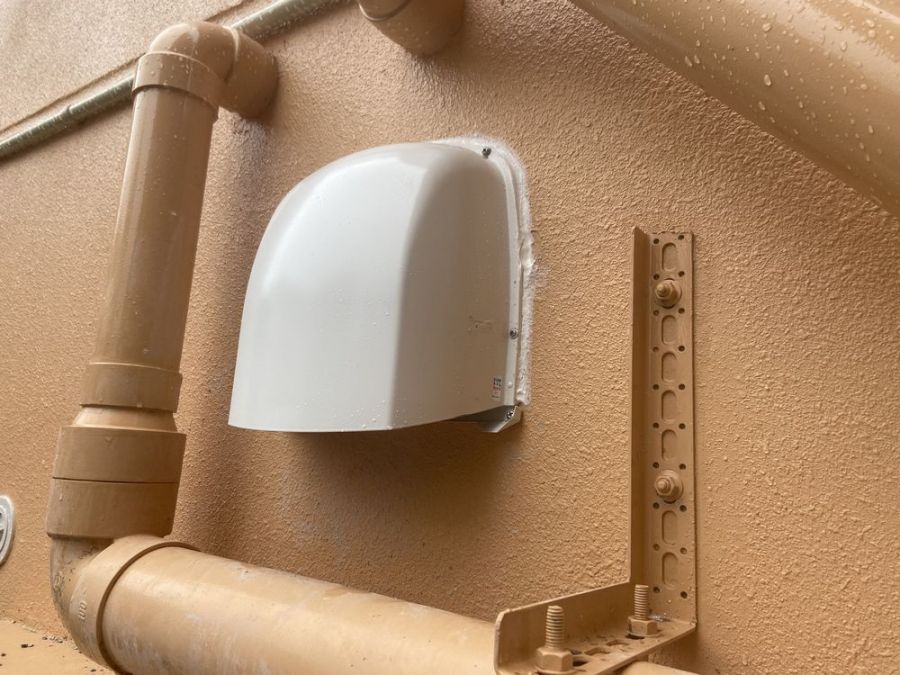

吹き出し口はアルミ製深形ウェザ−カバ−200φ（金網）FD付 を取付
